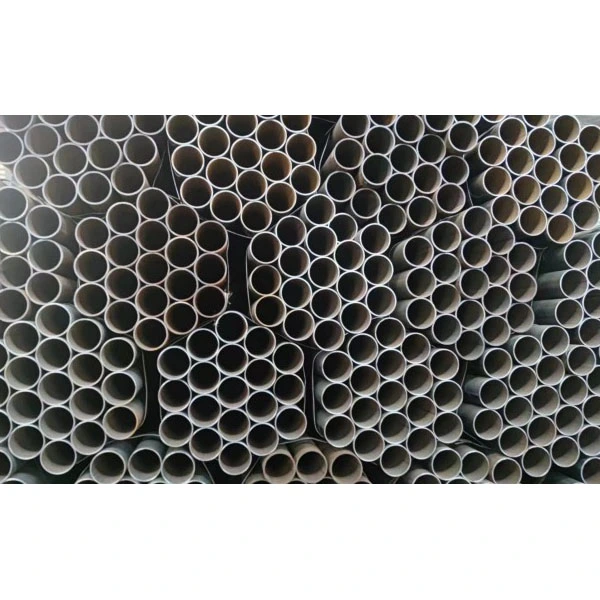

Толстостенная прямошовная стальная трубаиграет важную роль в промышленной инфраструктуре, где важны структурная прочность, точность размеров и надежная целостность сварного шва. Понимание производственного процесса, выбора материалов, требований к проверке и условий применения помогает покупателям снизить риски закупок и выбрать трубную продукцию, отвечающую реальным требованиям проекта.
Для инженеров, подрядчиков, дистрибьюторов и групп промышленных закупок правильная спецификация трубы — это больше, чем вопрос диаметра и толщины стенки. Он должен соответствовать условиям эксплуатации, применимым стандартам, требованиям к установке и ожидаемой среде эксплуатации.
1. Общие сведения о толстостенных прямошовных стальных трубах
Толстостенная прямошовная стальная труба представляет собой трубчатое стальное изделие, изготовленное путем придания стальной пластине или полосе цилиндрической формы и соединения краев по длине трубы. Его определяющими характеристиками являются продольный сварной шов и толщина стенки, выбранная с учетом конкретных механических, структурных или эксплуатационных требований.
В отличие от тонкостенных труб, используемых для легких условий эксплуатации, толстостенные изделия могут обеспечить большую площадь поперечного сечения стали в зависимости от выбранной марки материала, геометрии, качества изготовления и условий проектирования. Их часто рассматривают для требовательных промышленных систем, крупных структурных узлов и инженерной инфраструктуры.
Не существует единого порога толщины стенки, который бы определял каждую толстостенную трубу во всех стандартах и отраслях. Правильная классификация зависит от применимой спецификации продукта и требований проекта. Поэтому покупателям не следует полагаться только на слово «толстый» при подготовке заказа.
Для международных закупок также важно различать прямошовные, спиральношовные и бесшовные трубы. Каждое изделие имеет свои производственные характеристики и квалификационные требования. Наиболее подходящий вариант зависит от инженерных расчетов, доступности, стоимости и действующих стандартов, а не от общего предположения, что один тип всегда лучше.
2. Ключевые преимущества для промышленного применения
2.1 Повышенная прочность сечения
Более толстая стенка трубы обычно обеспечивает больше стали в поперечном сечении и может улучшить устойчивость к определенным нагрузкам. В зависимости от конструкции это может выдерживать более высокие нагрузки на конструкцию, улучшать устойчивость к местным повреждениям или обеспечивать дополнительный припуск материала на случай ожидаемой потери стены.
Однако дополнительная толщина не гарантирует автоматически безопасную работу под внутренним давлением. Допустимое давление также зависит от наружного диаметра, свойств материала, качества сварки, температуры, припуска на коррозию, норм проектирования и производственных допусков. Квалифицированный инженер должен определить необходимую толщину стенок для применений, работающих под давлением.
2.2 Эффективное производство изделий большого диаметра
Стальные прямошовные трубы могут быть изготовлены из стального листа с использованием подходящих процессов формовки и сварки. Это обеспечивает гибкость, когда проект требует определенного сочетания диаметра, толщины стенки, марки материала и длины.
Для заказов большого диаметра или специализированных заказов производство на основе пластин может стать практической альтернативой другим производственным маршрутам. Фактическая стоимость и время выполнения заказа зависят от наличия материала, производительности формования, объема проверки, количества заказа и требований к доставке.
2.3 Адаптация к спецификациям проекта
Промышленные проекты редко имеют одинаковые требования. Подрядчик водной инфраструктуры может уделять первоочередное внимание защите от коррозии и эффективности установки, в то время как энергетический проект может уделять больше внимания прочности материала, отслеживаемости, контролю сварных швов и требованиям, связанным с давлением.
Четко определенные спецификации позволяют поставщикам оценить соответствующий производственный маршрут и выявить потенциальные ограничения до начала производства. Это помогает уменьшить несоответствия размеров, дополнительную механическую обработку, доработку на месте и ненужные затраты на закупки.
2.4 Потенциал долгосрочной надежности обслуживания
Срок службы зависит от взаимодействия качества материала, стабильности производства, условий эксплуатации, технического обслуживания и воздействия окружающей среды. Правильно подобранная труба с соответствующими проверочными и защитными мерами может обеспечить надежную долгосрочную работу.
В случае агрессивных сред покупатели должны учитывать химический состав жидкости, внешнее воздействие, рабочую температуру и ожидаемую скорость коррозии. В зависимости от применения могут потребоваться покрытия, футеровка, припуск на коррозию или материалы более подходящих марок.
3. Как производятся толстостенные прямошовные стальные трубы?
Качество изготовления влияет на размерную стабильность, механические характеристики и целостность продольного шва. Хотя производственные маршруты различаются в зависимости от размера трубы и спецификации продукта, основные этапы обычно включают проверку материала, подготовку кромок, формовку, сварку, коррекцию размеров, проверку и отделку.
3.1 Подготовка материала и формовка
Производство начинается со стальной пластины или полосы, соответствующей заданному сорту и размерам. Идентификация материала и соответствующий осмотр помогают подтвердить, что исходный материал подходит для предполагаемого применения.
Края подготовлены для обеспечения требуемой геометрии соединения и процедуры сварки. Затем пластине придают цилиндрическую форму с использованием подходящего метода формования. Для некоторых трубопроводов большого диаметра можно использовать процессы JCOE или UOE, в зависимости от возможностей производителя и требуемой спецификации продукта.
Точность формовки имеет большое значение, поскольку плохое выравнивание кромок, чрезмерная овальность или непостоянная геометрия могут усложнить сварку и установку. Контролируемое формование и проверка размеров помогают сохранить заданную форму до завершения шва.
3.2 Продольная сварка и отделка
Продольные швы могут выполняться с использованием различных методов сварки, включая сварку под флюсом (SAW) или электроконтактную сварку (ERW), в зависимости от продукта и технических характеристик. Эти процессы не являются взаимозаменяемыми в каждом приложении; метод изготовления должен соответствовать применимым требованиям.
Для толстостенных пластинчатых труб большого диаметра обычным способом производства является продольная дуговая сварка под флюсом. В зависимости от процесса сварка может выполняться изнутри и снаружи для достижения заданного качества соединения.
После сварки операции могут включать размерную калибровку, выпрямление, подготовку концов, термообработку, где это необходимо, и окончательный контроль. Точная последовательность зависит от метода производства и спецификации покупки.
| Этап производства | Основная цель | Выгода для покупателя |
|---|---|---|
| Проверка материала | Подтвердить марку и требуемые свойства материала | Снижает риск неправильной подачи материала |
| Подготовка и формирование кромок | Установите подходящую геометрию и выравнивание соединений. | Поддерживает последовательное изготовление и подгонку |
| Продольная сварка | Создать указанное сварное соединение | Поддерживает целостность сварного шва при правильном контроле |
| Коррекция размеров | Контролируйте диаметр, округлость и прямолинейность. | Уменьшает проблемы с установкой и сборкой |
| Окончательная проверка | Проверка применимых критериев качества и приемки. | Предоставляет доказательства принятия закупки |
4. Основные промышленные применения
Пригодность толстостенных прямошовных стальных труб зависит от технических требований каждого проекта. Общие области применения включают следующее.
4.1 Нефтяная, газовая и энергетическая инфраструктура
Сварные стальные трубы могут использоваться в сертифицированных проектах трубопроводов и энергетической инфраструктуры, где соблюдаются заданные размеры, механические свойства, вязкость и требования к контролю сварных швов. Покупатели должны подтвердить применимый стандарт трубопровода, марку, уровень спецификации продукта, где это применимо, и условия обслуживания перед заказом.
4.2 Водопроводные и промышленные жидкостные системы
Стальные трубы большого диаметра могут использоваться для транспортировки воды, промышленной циркуляции воды и соответствующей инфраструктуры. В спецификации должны быть указаны расчетное давление, характеристики жидкости, метод соединения, защита от внутренней или внешней коррозии, а также условия, ожидаемые во время установки и эксплуатации.
4.3 Структурное проектирование и тяжелое строительство
Толстостенные сварные трубы могут использоваться для изготовления трубчатых элементов конструкций, опорных узлов, фундаментов и других тяжелых строительных конструкций. Допуски на размеры, расчет нагрузки, прочность материала, конструкция соединений и требования к изготовлению следует рассматривать вместе.
4.4 Промышленные предприятия и специализированное оборудование
Производственным предприятиям, перерабатывающим предприятиям и инфраструктурным проектам могут потребоваться секции труб нестандартных размеров или с особыми механическими свойствами. В этих случаях ранняя координация между командой инженеров и поставщиком может помочь подтвердить технологичность, объем проверки и возможность поставки.
5. Как выбрать правильный материал и характеристики
Выбор толстостенной прямошовной стальной трубы требует большего, чем просто выбор наибольшей доступной толщины стенки. Четко определенная спецификация покупки помогает сбалансировать требования к производительности, технологичности, стоимости и установке.
5.1 Подтвердите требуемую марку стали
Марки стали различаются по химическому составу, пределу текучести, пределу прочности, ударной вязкости, свариваемости и другим свойствам. Марки углеродистой стали могут подходить для многих конструкционных или общепромышленных применений, тогда как марки трубопроводной стали могут потребоваться для конкретных транспортных систем.
Обозначения классов из разных стандартов не следует рассматривать как автоматически эквивалентные. Подтвердите точный стандарт, класс, условия поставки и любые дополнительные требования к испытаниям. Если речь идет о сварке или работе при низких температурах, ознакомьтесь с соответствующими требованиями к материалам и процедурам вместе с квалифицированным техническим персоналом.
5.2 Определение диаметра и толщины стенки
Наружный диаметр и номинальная толщина стенки влияют на вес трубы, ее транспортировку, конструкцию соединений и конструктивные характеристики. Для работы под давлением требуемая толщина должна определяться с использованием действующих норм проектирования и фактических условий эксплуатации.
Покупатели также должны отличать номинальную толщину от минимально приемлемой толщины. Производственные допуски могут повлиять на фактические поставляемые размеры, поэтому в заказе на поставку должны быть указаны применимые допуски и любые особые требования к минимальной стенке.
5.3 Укажите правильный производственный стандарт
Такие стандарты, как API 5L, ISO 3183, спецификации ASTM, стандарты EN и применимые национальные стандарты, охватывают различные продукты и требования. Их следует выбирать в соответствии с предполагаемым применением, а не перечислять вместе, как если бы они были универсально взаимозаменяемыми.
Подтвердите точный стандарт и версию, необходимые для проекта. Включите дополнительные требования к испытаниям, документации, отслеживаемости и приемке, где это применимо.
5.4. Рассмотрите среду обслуживания
Рабочее давление, температура, транспортируемая среда, внешнее воздействие и условия установки — все это влияет на выбор продукта. Для агрессивных сред спецификация может потребовать защиты от коррозии, припуска на коррозию, особых требований к материалам или дополнительных испытаний.
5.5 Баланс начальной цены и общей стоимости проекта
Самая низкая цена за единицу может не отражать самую низкую общую стоимость. Несоответствующие размеры, отсутствие сертификатов, неподходящая подготовка концов, задержка доставки или неадекватная упаковка могут увеличить расходы на установку и создать риски для графика.
Более эффективное сравнение учитывает соответствие материалов, документацию по качеству, производственные возможности, затраты на проверку, транспортировку, надежность доставки и ожидаемые требования к обслуживанию.
6. Проверка качества и общие риски закупок
Гарантию качества следует устанавливать до начала производства, а не рассматривать как окончательную документацию. Покупателям необходимо понимать, какие проверки необходимы, какие критерии приемки применяются и какие доказательства будут предоставлены вместе с готовой трубой.
6.1 Проверка сварных швов
Требования к контролю сварных швов зависят от стандарта на продукцию, метода производства, категории обслуживания и договора купли-продажи. Ультразвуковой контроль (УЗК) и радиографический контроль (РТ) являются примерами методов неразрушающего контроля, которые могут быть рекомендованы для подходящих применений.
Ни один из методов не следует считать обязательным для каждой трубы или достаточным для каждого типа дефекта. Метод проверки, охват, критерии приемки и документация должны быть согласованы заранее.
6.2 Проверка размеров
Проверка может охватывать наружный диаметр, толщину стенки, длину, прямолинейность, овальность и геометрию торца. Эти размеры могут влиять на эффективность подгонки, сварки, выравнивания и сборки.
Для толстостенных труб особенно важно убедиться, что указанные размеры и допуски соответствуют техническим чертежам и применимым требованиям к продукции.
6.3 Механические испытания и испытания материалов
В зависимости от спецификации испытания могут включать в себя свойства на растяжение, ударную вязкость, химический состав, испытания сварных швов и гидростатические испытания. Не все испытания применимы к каждому продукту. В плане проверок и испытаний должны быть указаны необходимые испытания, частота отбора проб, критерии приемки и обязанности по отчетности.
6.4 Документация и отслеживаемость
Команды по закупкам должны подтвердить, какие документы необходимы перед началом производства. В зависимости от контракта они могут включать сертификаты испытаний материалов, отчеты об инспекциях, записи размеров, отчеты о неразрушающих испытаниях, идентификацию плавки или партии, а также записи о покрытиях.
| Общий риск закупок | Возможные последствия | Превентивные меры |
|---|---|---|
| Неясный допуск по толщине стенки | Несоответствующие размеры или неожиданный вес | Определить требования к номинальной и минимальной толщине |
| Неправильный класс или стандарт | Неудачная приемка или ненадлежащее выполнение услуги | Укажите точную марку, стандарт и издание. |
| Недостаточный контроль сварных швов | Необнаруженные несоответствия или риск отбраковки | Согласовать объем экспертизы и критерии приемки |
| Недостаточная защита от коррозии | Преждевременное ухудшение качества обслуживания | Укажите требования к покрытию, футеровке или другим требованиям защиты. |
| Отсутствуют записи о качестве | Задержка утверждения и проблемы с отслеживанием | Перед заказом подтвердите предоставление документации |
| Неподтвержденные требования к доставке | Задержки при установке и дополнительные расходы на обработку | Согласуйте длину, окончательную отделку, упаковку и график |
7. Прямошовные сварные трубы по сравнению с другими типами труб
Сравнение методов производства помогает покупателям понять практические различия между доступными продуктами. Следующий обзор является общим; руководящий стандарт и конкретный производственный маршрут определяют конечные требования к продукту.
| Коэффициент сравнения | Прямошовная сварная труба | Спирально-сварная труба | Бесшовная труба |
|---|---|---|---|
| Маршрут производства | Пластина или полоса, сформированная с продольным швом | Катушка сформирована в виде спирали со спиральным швом. | Изготавливается без продольного сварного шва. |
| Ориентация шва | Параллельно оси трубы | Спираль вокруг трубы | Нет продольного шва. |
| Гибкость размеров | Зависит от формовочного оборудования и наличия пластин. | Зависит от формовочной линии и размеров рулона | Зависит от применимого бесшовного производственного маршрута |
| Вопросы качества | Целостность сварного шва, точность формовки и контроль размеров | Целостность спирального сварного шва и контроль размеров | Прочность материала, качество изготовления и размеры. |
| Приоритет выбора | Проекты, подходящие для квалифицированных прямошовных сварных изделий | Проекты, подходящие для квалифицированных спирально-сварных изделий | Проекты, требующие квалифицированного бесшовного продукта |
Сварные трубы по своей сути не являются непригодными для требовательных применений, а бесшовные трубы не являются автоматически лучшим вариантом для каждого проекта. Решение должно отражать требуемую спецификацию, условия проектирования, доступные производственные возможности, квалификационные доказательства и общую экономику проекта.
8. Практический контрольный список закупок
Прежде чем запросить предложение на толстостенную прямошовную стальную трубу, подготовьте следующую информацию. Полный запрос позволяет поставщикам более точно оценить требования и сокращает количество повторных уточнений во время обработки заказа.
- Приложение:Объясните, предназначена ли труба для строительных работ, транспортировки жидкостей, энергетической инфраструктуры или другого промышленного использования.
- Размеры:Укажите наружный диаметр, номинальную толщину стенки, необходимую длину, допуски на размеры и количество.
- Материал:Укажите точную марку стали, стандарт на продукцию и любые особые механические или химические требования.
- Способ изготовления:Укажите требуемый процесс продольной сварки, если это предусмотрено проектом.
- Условия эксплуатации:Определите расчетное давление, температуру, транспортируемую среду и соответствующие условия окружающей среды, где это применимо.
- Осмотр:Перечислите необходимые неразрушающие исследования, механические испытания, гидростатические испытания и критерии приемки.
- Защита поверхности:Подтвердите, требуется ли и технически подходит ли голая труба, покрытие, футеровка, цинкование или другая защитная система.
- Завершающая подготовка:Укажите гладкие концы, скошенные концы или другие требования к соединениям.
- Документация:Определите сертификаты материалов, отчеты об инспекциях, записи прослеживаемости и другие необходимые результаты.
- Логистика:Подтвердите упаковку, пункт назначения, график доставки, маркировку и требования к обращению.
При сравнении предложений поставщиков убедитесь, что все предложения охватывают один и тот же технический объем. Более низкая цена может не включать испытания, покрытия, документацию или подготовку концов, которые уже включены другим поставщиком.
В случае нестандартных требований по возможности предоставьте чертежи или технические данные. Это позволяет поставщику проверить возможность производства и выявить противоречия в спецификациях до размещения заказа.
9. Часто задаваемые вопросы
9.1 Для чего используются толстостенные прямошовные стальные трубы?
Его можно использовать в квалифицированных промышленных трубопроводах, водной инфраструктуре, тяжелых структурных узлах, энергетических проектах и специализированном оборудовании. Соответствующее применение зависит от марки трубы, размеров, качества изготовления, применимого стандарта и условий проектирования.
9.2 Какая толщина стенки считается толстостенной стальной трубой?
Не существует универсального порога, применимого ко всем отраслям и стандартам на продукцию. Этот термин обычно описывает трубу с относительно толстой стенкой по сравнению с ее диаметром или предполагаемым применением. Покупатели должны указать точную номинальную толщину и необходимые допуски в заказе на поставку.
9.3 Пригодна ли прямошовная стальная труба для работы под высоким давлением?
Это может быть применимо, если продукт изготовлен, протестирован и сертифицирован в соответствии с применимыми спецификациями для работы под давлением. Пригодность должна быть проверена на соответствие действующим нормам проектирования, марке материала, требованиям к сварке, условиям эксплуатации и необходимым доказательствам проверки.
9.4 Какой метод сварки применяют для толстостенных прямошовных труб?
Сварка под флюсом обычно используется для многих толстостенных труб большого диаметра. Другие процессы продольной сварки могут подходить для других категорий продукции. Правильный метод зависит от размеров трубы, материала, производственных возможностей и указанного стандарта.
9.5 Какие стандарты следует запрашивать покупателям?
Соответствующий стандарт зависит от предполагаемой услуги и требований проекта. API 5L и ISO 3183 относятся к продуктам трубопроводного транспорта, тогда как применимые стандарты ASTM и EN охватывают другие определенные категории продуктов. Уточните у инженера проекта точный объем, класс, издание и дополнительные требования.
9.6 Как покупатели могут проверить качество продольного сварного шва?
Запросите план проверок и испытаний, требуемый контрактом. В зависимости от спецификации доказательства могут включать визуальный осмотр, ультразвуковое или радиографическое тестирование, результаты механических испытаний и другие предписанные проверки. Критерии приемки следует устанавливать до начала производства, а не выбирать после выявления дефектов.
9.7 Всегда ли более толстая стенка трубы означает лучший продукт?
Нет. Дополнительная толщина стенок может увеличить вес, расход материала, транспортные расходы и требования к установке. Подходящая конструкция уравновешивает требуемую прочность, давление или структурные нагрузки, допуск на коррозию, технологичность и стоимость жизненного цикла. Инженерные расчеты должны определить необходимую толщину.
9.8 Какая информация необходима для предложения?
Укажите диаметр трубы, толщину стенки, длину, марку материала, применимый стандарт, количество, подготовку концов, защиту поверхности, требования к проверке, необходимую документацию и место доставки. Чертежи и условия эксплуатации особенно полезны при выполнении специализированных заказов.
9.9 Можно ли изготовить толстостенную прямошовную стальную трубу по индивидуальному заказу?
Возможна индивидуальная настройка размеров, длины, подготовки концов, требований к материалам и защиты поверхности в зависимости от производственных возможностей поставщика и применимого стандарта. Покупатели должны заранее представить технические требования, чтобы подтвердить осуществимость, стоимость и время выполнения заказа.
9.10 Почему контрольные документы важны при покупке стальных труб?
Документы о проверке помогают покупателям проверять соответствие согласованной спецификации, поддерживают отслеживание материалов и облегчают приемку проекта. Необходимые документы должны быть указаны в заказе на поставку и сверены с поставленной продукцией перед установкой или использованием.
10. Заключение
Толстостенные прямошовные стальные трубы могут быть эффективным решением для промышленных проектов, требующих значительных сечений стенок, контролируемых размеров и квалифицированной прямошовной сварной конструкции. Однако надежная работа начинается с правильной спецификации, а не только с толщины.
Оценивая марку материала, метод производства, применимые стандарты, целостность сварных швов, требования к проверке, защиту от коррозии и общую стоимость закупок, покупатели могут принимать более обоснованные решения и снижать риски проекта, которых можно избежать.
Работа с поставщиком, который разбирается в технической документации, требованиях к размерам и нуждах в закупках для конкретного проекта, также может упростить коммуникацию от первоначального запроса до окончательной поставки.
