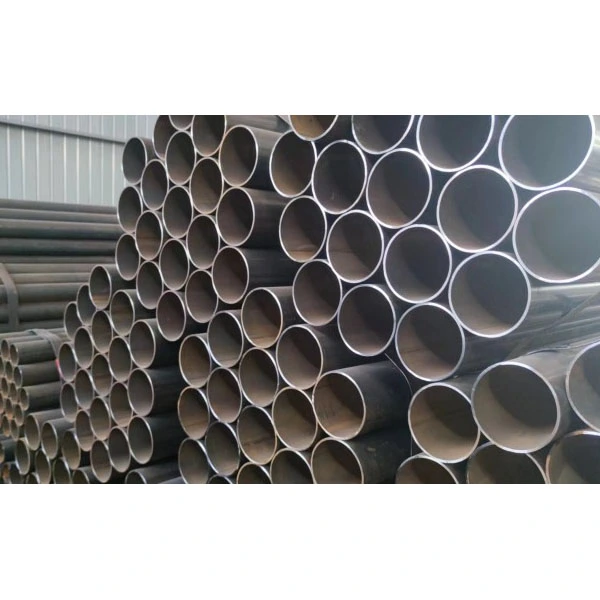

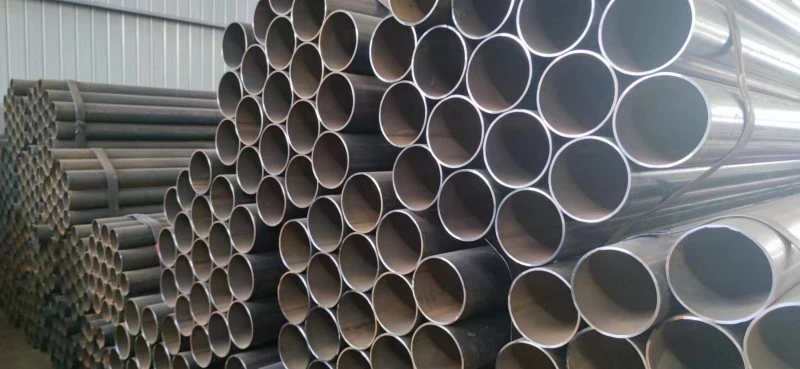

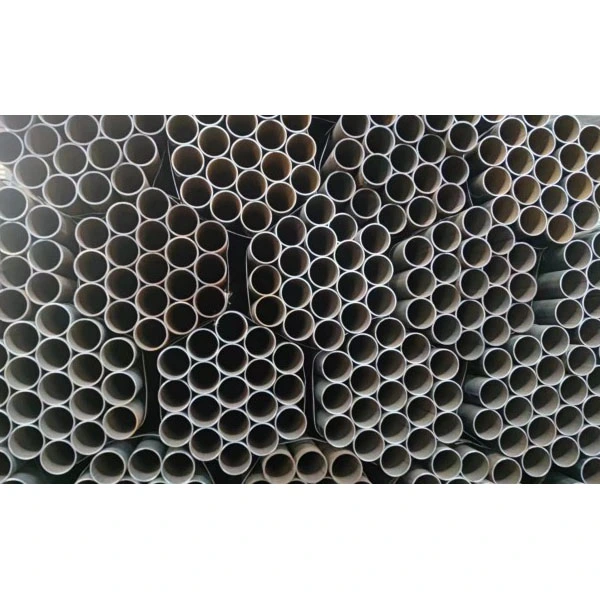

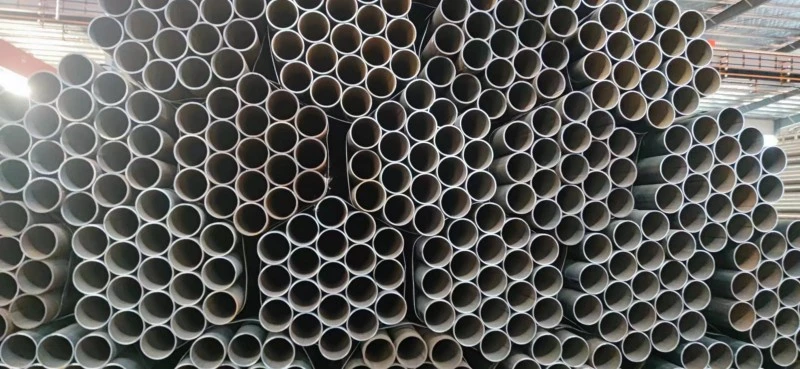

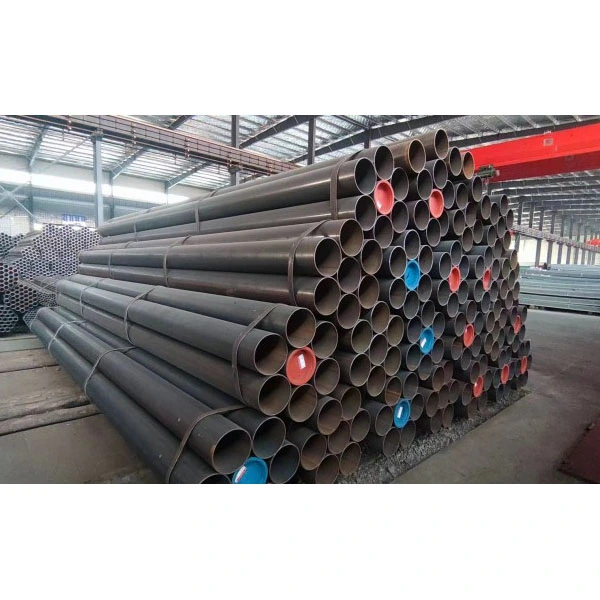

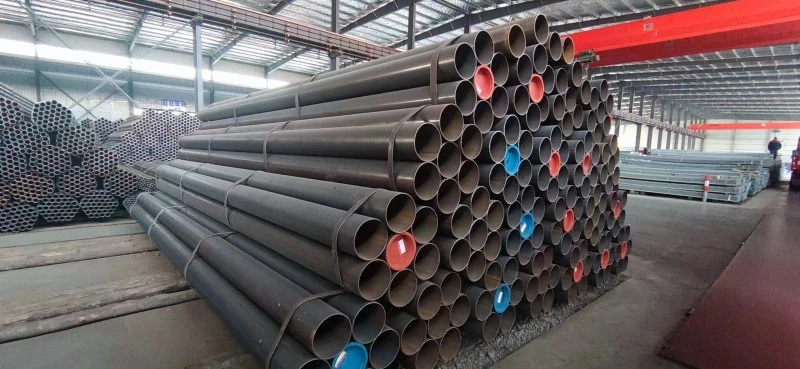

Толстостенная прямошовная стальная труба

Толстостенные прямошовные стальные трубы Zhongtian используются в таких ключевых областях, как химическое машиностроение и морское машиностроение. Мы строго придерживаемся стандарта EEAT 2.0, используя проверенное качество продукции, проверенный опыт реализации проектов и комплексное техническое обслуживание для предоставления надежных трубных решений клиентам по всему миру.

Основные определения и характеристики

1. Определение продукта

- Толстостенные трубы: Толщина стенки ≥ 8 мм.

- Сверхтолстостенные трубы с высокой добавленной стоимостью: толщина стенки ≥ 25 мм.

- Диапазон диаметров: внешний диаметр 219–2500 мм (основные спецификации 610–1420 мм)

- Диапазон толщины стенок: 6–60 мм.

- Стандартная одинарная длина: 12 метров, настраиваемые сверхдлинные трубы длиной 18 метров и выше.

2. Часто используемые материалы

- Углеродистая сталь: Q235B, Q355B/C/D/E, подходит для обычных конструкций и обычных условий работы.

- Трубопроводная сталь: L245–L555, API 5L X42–X80, преимущественно для транспортировки нефти и газа под высоким давлением.

- Легированная сталь: 16Mn, ASTM A106 Gr.B, подходит для эксплуатации в условиях высоких температур и высокого давления.

3. Стандарты

- Внутренние стандарты: GB/T 9711, GB/T 3091, SY/T 5037.

- Международные стандарты: API 5L, ASTM A53, EN 10217.

Двусторонняя дуговая сварка под флюсом (LSAW): основной процесс изготовления толстостенных труб большого диаметра

1. Выбор сырья: используются стальные листы средней толщины, прошедшие дефектоскопию, толщиной 6–60 мм.

2. Фрезерование кромок стальных пластин: на краях пластин обрабатываются фаски, обеспечивающие провар и качество сварки.

3. Предварительная гибка кромок: обе стороны стальной пластины предварительно согнуты, чтобы избежать растрескивания после формовки.

4. Процесс формования (три основных метода)

- Формовка JCOE: поэтапная штамповка J-типа, C-типа и O-типа выполняется последовательно, подходит для труб диаметром 406–1626 мм и толщиной стенок 6–40 мм, обеспечивая высокую экономичность и стабильное качество.

- Формовка UOE: сначала U-образная штамповка, затем О-образное соединение швов и, наконец, механическое расширение диаметра. Это приводит к оптимальной округлости и точности размеров и широко используется в ключевых проектах, таких как высоковольтные магистральные линии, переправы через реки и глубоководные операции. Представительская спецификация: марка стали Х80, наружный диаметр 1422 мм × толщина стенки 32,1 мм.

- RBE Профилирование валками: Непрерывное профилирование валков подходит для труб малого и среднего диаметра, подходит как для стандартных, так и для толстостенных изделий, обеспечивая выдающуюся эффективность производства.

5. Сварочные операции: используется многопроволочная двусторонняя дуговая сварка под флюсом (обычно четырехпроволочная сварка). Сварочный ток 800–1200 А, напряжение 28–36 В, скорость сварки 0,8–1,2 м/мин. Все сварные швы подвергаются 100% ультразвуковой (UT) + радиографической (RT) дефектоскопии для устранения таких дефектов, как трещины и непровары.

6. Последующая обработка

- Термическая обработка: нормализация и отпуск устраняют остаточное напряжение в трубе и повышают общую прочность.

- Чистовая обработка: выпрямление, резка, снятие фасок и полноразмерная проверка.

- Гидростатическое испытание: стандартное испытание давлением (10 МПа, 30 минут) для проверки отсутствия утечек.

- Защита от коррозии: антикоррозионное покрытие 3PE, эпоксидное порошковое покрытие, горячее цинкование и т. д., подходящее для подземных и агрессивных сред.

Высокочастотная контактная сварка (ВПВ): вспомогательный производственный процесс

Этот процесс в основном используется для производства труб малого и среднего диаметра, применимых к диаметрам 20–610 мм и толщине стенок 1,2–12,7 мм. Он обеспечивает высокую эффективность производства, контролируемые затраты, непрерывные и равномерные сварные швы, меньшее количество дефектов и отличные характеристики герметизации.

Основные преимущества производительности

1. Высокая прочность и устойчивость к высокому давлению.

Толстостенная прямошовная стальная труба, благодаря своей толстостенной конструкции и высококачественному сырью, имеет предел текучести не менее 235 МПа, а марка стали Х80 достигает 555 МПа. Он имеет диапазон давления 10–30 МПа, демонстрирует отличную ударопрочность и устойчивость к деформации, отвечает требованиям применения в условиях высокого давления и тяжелых условий эксплуатации.

2. Стабильное и надежное качество сварки.

Двусторонняя сварка под флюсом обеспечивает глубокое проплавление, коэффициент сварки достигает 1,0; высокочастотная контактная сварка обеспечивает превосходную герметизацию. Оба процесса подходят для транспортировки легковоспламеняющихся и взрывоопасных сред.

3. Высокая точность размеров.

Отклонение наружного диаметра ≤ ±1% диаметра трубы, отклонение толщины стенки ≤ ±12,5% толщины стенки, эллиптичность ≤ 0,5% диаметра трубы. Его характеристики округлости и прямолинейности превосходят спиральношовные трубы, что обеспечивает большую адаптируемость для установки на месте.

4. Значительная общая экономическая выгода.

Для продукции больших размеров диаметром ≥325 мм эффективность производства намного выше, чем у бесшовных стальных труб, что снижает общие затраты на 30–50%. По сравнению со спиральношовными трубами, они обладают более высокой осевой прочностью, более короткими сварными швами и меньшим риском появления дефектов, что делает их предпочтительным выбором для линий электропередачи на большие расстояния.

5. Широкий диапазон условий эксплуатации.

Он может выдерживать температуру от -40 ℃ до 450 ℃, обладая при этом превосходной усталостной и коррозионной стойкостью, что делает его пригодным для различных суровых условий, таких как глубокое море, вечная мерзлота и химическая коррозия.

Основные области применения

1. Транспортировка нефти и газа: Магистральные трубопроводы высокого давления для нефти и природного газа, городские сети газопроводов высокого давления (основное применение марок стали Х70 и Х80).

2. Энергетика: трубопроводы оборотной воды электростанций, трубопроводы сероочистки, трубопроводы транспортировки пылевидного угля, коллекторы тепловых котлов, стальные трубы под давлением гидроэлектростанций.

3. Химическая нефтепереработка: технологические трубопроводы высокой температуры и высокого давления, трубопроводы для транспортировки легковоспламеняющихся и взрывоопасных сред, трубопроводы для очистки сточных вод.

4. Стальные конструкции зданий: несущие свайные фундаментные трубы мостов, большие строительные колонны, стальные кожухи свайного фундамента, защитные туннельные кожухи.

5. Морская техника: опоры морских платформ, подводные трубопроводы, свайные фундаменты портов и причалов.

6. Муниципальное строительство: трубопроводные сети отопления высокого давления, крупномасштабные проекты водоснабжения, дренажа и водоотведения, комплексные трубопроводы с трубной галерейной структурой.

Реальный пример: проект строительства туннеля на щите реки Янцзы

Zhongtian поставила толстостенную прямошовную стальную трубу марки X80, Φ1422×32,1 мм, изготовленную по технологии UOE, двустороннюю дуговую сварку под флюсом для ключевого проекта газопровода Запад-Восток — проекта строительства тоннелей на щите реки Янцзы. Для этого проекта, расположенного в сложной геологической зоне, требовались трубы с высоким сопротивлением давлению и цельной длиной до 18 метров (сверхдлинные, с очень толстыми стенками). Вся продукция прошла полный комплекс ультразвуковых, радиографических и гидростатических испытаний, дефектоскопия сварных швов составила 99,8%. Этот проект полностью подтвердил стабильность и надежность Zhongtian Pipes в крупных проектах на большие расстояния, при высоком давлении и на пересечении рек.

Стандарты контроля качества и тестирования

1. Неразрушающий контроль: 100% сварных швов прошли ультразвуковой + радиографический контроль, позволяющий обнаружить дефекты эквивалентным диаметром 2 мм, строго контролировать трещины, непровары и другие проблемы.

2. Испытание механических свойств: испытания на растяжение, удар при низкой температуре (энергия удара -20℃ ≥34 Дж), изгиб и сплющивание проводились партия за партией.

3. Проверка размеров: для каждой трубы проверялись внешний диаметр, толщина стенки, овальность, прямолинейность и размеры фаски.

4. Гидростатические испытания. Испытания под давлением проводились строго в соответствии с отраслевыми стандартами; трубы считались годными, если не было протечек и пластических деформаций.

Часто задаваемые вопросы

Вопрос 1: Как отличить толстостенную прямошовную стальную трубу от тонкостенной прямошовной сварной трубы?

A: В качестве основного классификационного критерия в промышленности используется толщина стенки: Трубы с толщиной стенки ≥ 8 мм являются толстостенными сварными трубами, а трубы с толщиной стенки ≥ 25 мм – сверхтолстостенными сварными трубами, которые в основном используются в условиях высокого давления и больших нагрузок; Трубы с толщиной стенки < 8 мм представляют собой тонкостенные сварные трубы, обычно используемые для транспортировки жидкостей под низким давлением и обычных конструкционных конструкций, с относительно низкой прочностью и устойчивостью к давлению.

Вопрос 2: Почему для проектов высоковольтных магистральных линий предпочтительнее использовать прямошовные трубы, сваренные дуговой сваркой под флюсом, а не спиральношовные трубы?

A: Труба с прямым швом, сваренная дуговой сваркой под флюсом, имеет только один короткий сварной шов, что приводит к более высокой осевой прочности, более стабильной округлости и общему качеству; в то время как спирально-сварные трубы имеют более длинный сварной шов, что приводит к более высокой вероятности появления дефектов, и подходят только для условий среднего и низкого давления и обычных строительных проектов. Поэтому для высоковольтных магистральных линий большой протяженности предпочтение отдается прямошовным трубам, сваренным под флюсом.

Q3: Какими авторитетными квалификациями обладает толстостенная прямошовная стальная труба Zhongtian?

О: Наша продукция строго соответствует основным отечественным и международным стандартам, таким как API 5L, GB/T 9711 и ASTM A53, а также имеет соответствующие сертификаты, такие как CE и ISO. Являясь законным поставщиком и производителем в Китае, наши производственные мощности полностью внедряют систему управления качеством EEAT 2.0, а наша продукция имеет полную квалификацию и соответствует требованиям доступа различных международных инженерных проектов.
