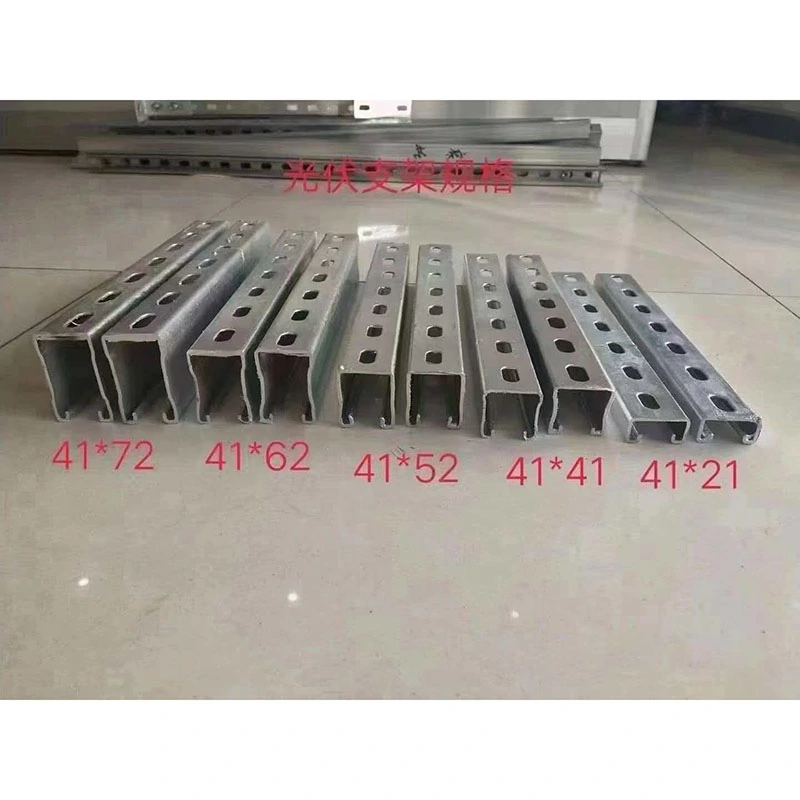

Опорный кронштейн из горячеоцинкованной U-образной стали

Опорный кронштейн из горячеоцинкованной U-образной стали от ZHONGTIAN предназначен для долгосрочного монтажа фотоэлектрических систем. Изготовленный из горячекатаной U-образной стали Q235B или Q355B и оцинкованный в соответствии с GB/T 13912, он сочетает в себе коррозионную стойкость, структурную прочность, возможность регулируемой установки и заводскую настройку. Он подходит для наземных солнечных электростанций, сельскохозяйственных фотоэлектрических систем, фотоэлектрических систем для рыбалки, систем на крыше и солнечных навесов для автомобилей.

Защита от коррозии

Горячее цинкование

В опорном кронштейне из горячеоцинкованной U-образной стали используется горячеоцинкованное покрытие, которое образует слой сплава цинка и железа со стальной подложкой. Покрытие обеспечивает прочную адгезию и катодную защиту от незначительных повреждений поверхности.

Приведенные данные указывают на 500+ часов устойчивости к солевому туману и длительную защиту в прибрежных, соляно-щелочных, кислотных дождях и влажных средах. При соответствующих условиях срок службы может достигать примерно 25 лет с меньшими затратами на коррозионное обслуживание.

Долговечность обработки

Оцинкованные компоненты подходят для заводской резки, гибки, штамповки и другой обработки без легкого снятия защитного покрытия. Предварительная обработка снижает необходимость внесения изменений на месте и необходимость вторичной антикоррозионной обработки.

Структурные характеристики

Стальные материалы

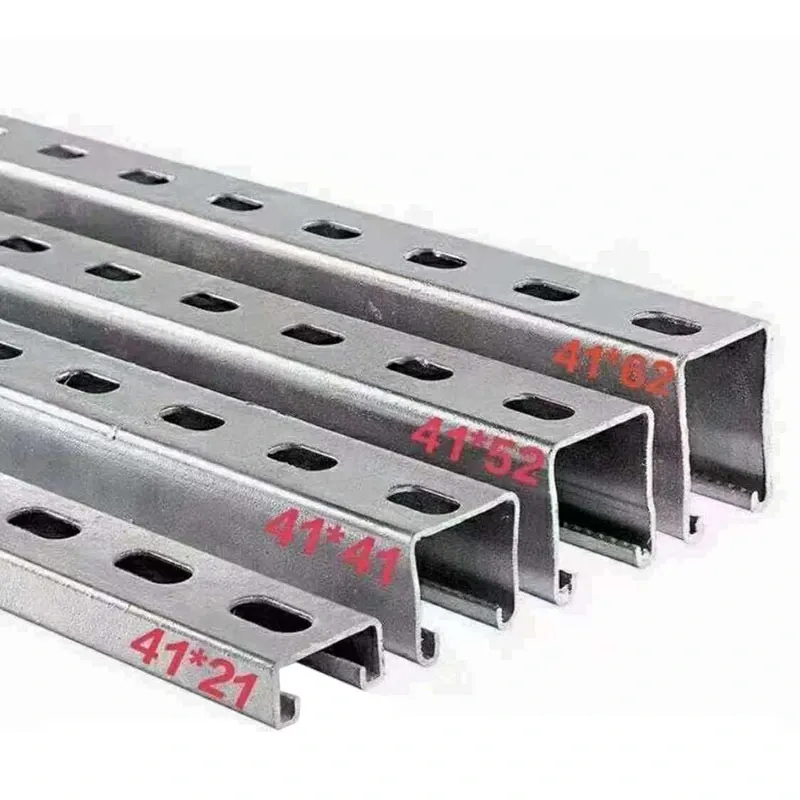

Горячекатаная U-образная сталь Q235B и Q355B доступна в соответствии с требованиями проекта. U-образный профиль обеспечивает хорошее сопротивление изгибу и кручению для фотоэлектрических опорных конструкций.

Грузоподъемность

Конструкция может быть рассчитана на сильный ветер, сильный снегопад и другие нагрузки окружающей среды. Приведенные данные указывают на грузоподъемность одной колонны до 1,5 тонн при заданных условиях.

Температурный диапазон

Поставляемый рабочий диапазон составляет примерно от -40°C до 120°C. При фактическом проектировании конструкции следует учитывать местную температуру, ветер, снег, условия фундамента и установки.

Регулируемая установка

Регулировка наклона

Система поддерживает несколько положений наклона от 10° до 60°, что позволяет регулировать угол установки в зависимости от местоположения проекта и солнечных условий. Предоставленные данные проекта показывают, что оптимизированные углы потенциально могут улучшить годовую выработку на 5–8%, в зависимости от условий на месте.

Совместимость модулей

Раздвижная конструкция U-образного канала поддерживает различные компоновки фотоэлектрических модулей и может использоваться как с односторонними, так и с двусторонними модулями. Расстояние между модулями и монтажные позиции можно регулировать во время установки.

Адаптация к местности

Модульная конструкция может использоваться на ровной местности, на наклонной местности, на сельскохозяйственных фотоэлектрических станциях, фотоэлектрических станциях для рыбалки и на других объектах с различной высотой или состоянием фундамента.

Способ установки

Болт в сборе

В опорном кронштейне из горячеоцинкованной U-образной стали используются стандартные перфорированные отверстия и крепеж из нержавеющей стали для установки с болтовым соединением. Это сокращает необходимость сварки на месте и упрощает сборку.

При подходящих условиях проекта стандартизированный метод установки может сократить время строительства более чем на 30%.

Заводская предварительная обработка

Компания ZHONGTIAN может выполнить резку, штамповку, гибку и отдельные операции предварительной сборки перед отправкой. Это помогает сократить объемы изготовления на месте и повышает эффективность установки.

Приложения проекта

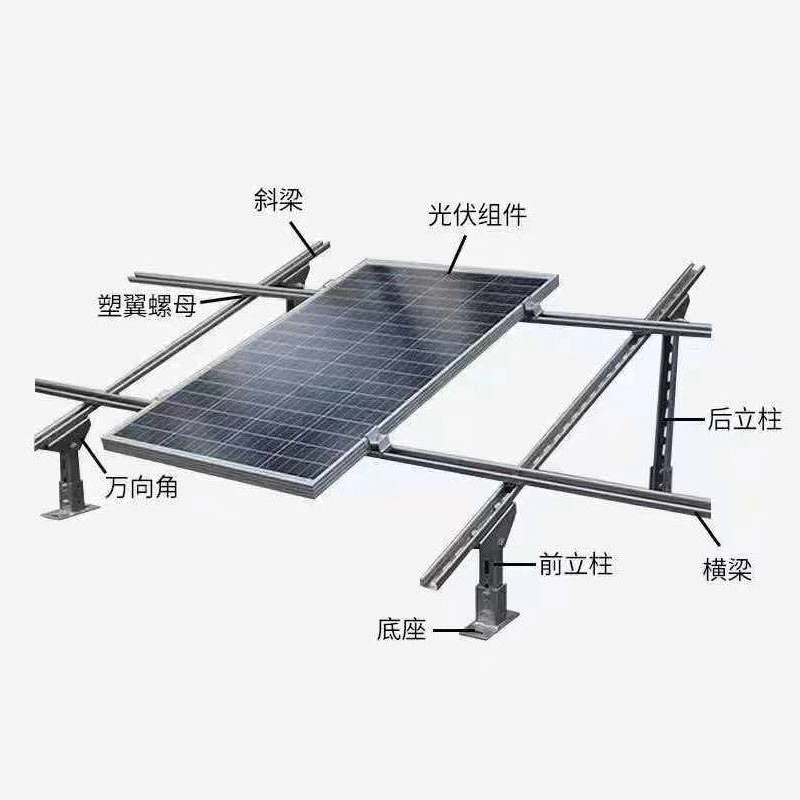

Наземная фотоэлектрическая система

Конфигурации с одной или двумя колоннами можно выбрать в зависимости от размера модуля, расстояния между фундаментами, ветровой и снеговой нагрузки.

Сельскохозяйственные и рыболовные фотоэлектрические системы

Возвышающиеся конструкции могут обеспечить необходимый зазор для сельскохозяйственной деятельности или проектов фотоэлектрических систем на водной основе, сохраняя при этом структурную стабильность.

Фотоэлектрическая система на крыше и навес для автомобиля

Легкие конструкции на крыше и конфигурации навесов для автомобилей со встроенными солнечными батареями могут быть настроены в соответствии с состоянием крыши, планировкой парковки, размерами модулей и структурными требованиями.

Стоимость жизненного цикла

Низкое техническое обслуживание

Горячее цинкование снижает необходимость регулярного удаления ржавчины и повторной покраски по сравнению с базовыми конструкциями с холодным цинкованием. Это может сократить долгосрочные работы по техническому обслуживанию крупных солнечных проектов.

Долгосрочная стоимость

Хотя первоначальная стоимость покупки может быть выше, чем у простых изделий с холодным цинкованием, оценка стоимости поставки показывает, что затраты в течение жизненного цикла могут быть снижены более чем на 30% в соответствующих условиях благодаря меньшим требованиям к техническому обслуживанию и замене.

Комплексные закупки

Полные компоненты

Компания ZHONGTIAN может поставлять стальные U-образные и C-образные швеллеры, грунтовые сваи, зажимы, прижимные блоки и крепеж из нержавеющей стали в рамках комплексного пакета закупок.

Поставка проекта

Комплексное снабжение помогает EPC-подрядчикам и интеграторам фотоэлектрических систем сократить объем работы по координации поставщиков, логистике, проверкам и управлению заказами.

Пользовательская обработка

Нестандартная длина

Опорный кронштейн из горячеоцинкованной U-образной стали поддерживает нестандартную длину в соответствии с проектными чертежами и требованиями к установке.

Пользовательские отверстия

Заводскую перфорацию и расположение можно отрегулировать в соответствии с конкретными зажимами, распорками, направляющими и соединительными компонентами.

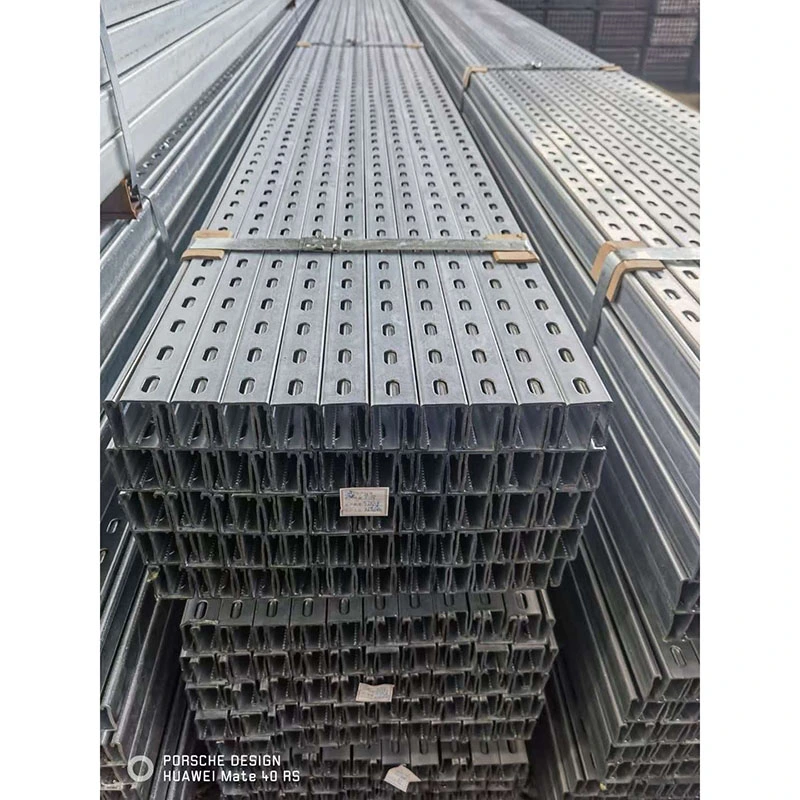

Доставка предварительной нарезки

Компоненты могут быть предварительно нарезаны и упакованы в соответствии с разделами проекта, что сокращает необходимость резки на месте и упрощает установку.

Часто задаваемые вопросы

Какие марки стали доступны?

Доступны горячекатаные стали с U-образным профилем Q235B и Q355B. Выбор зависит от нагрузки проекта и конструктивных расчетов.

Какой стандарт цинкования используется?

Продукт соответствует требованиям GB/T 13912 для изделий из стали, оцинкованной горячим способом.

Можно ли его использовать в прибрежных районах?

Да. Оцинкованное покрытие подходит для защиты от коррозии на открытом воздухе, в том числе в прибрежных и влажных условиях, при условии правильного выбора характеристик покрытия.

Каков диапазон углов?

Стандартный регулируемый диапазон составляет от 10° до 60%, в зависимости от окончательной конфигурации конструкции.

Нужна ли сварка на месте?

Нет. В основной конструкции используются стандартизированные отверстия и болтовые соединения, что снижает необходимость сварки на месте.

Возможна ли поставка нестандартной длины?

Да. ZHONGTIAN поддерживает индивидуальную длину, штамповку, гибку, резку и другую заводскую обработку в соответствии с требованиями проекта.
