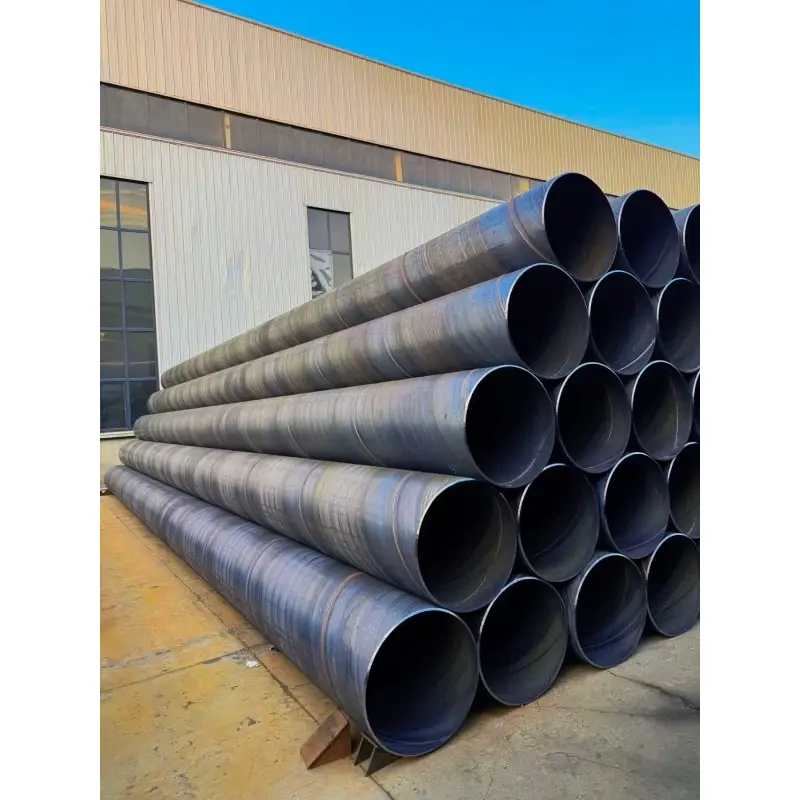

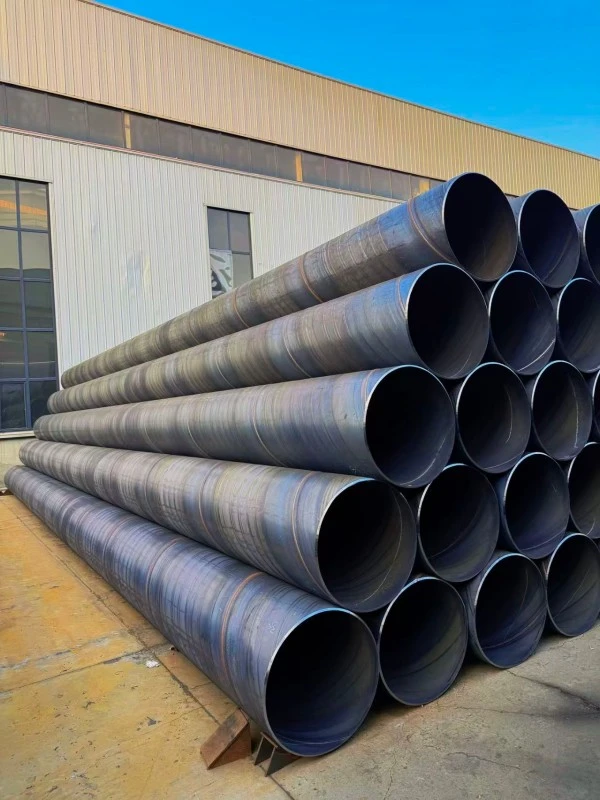

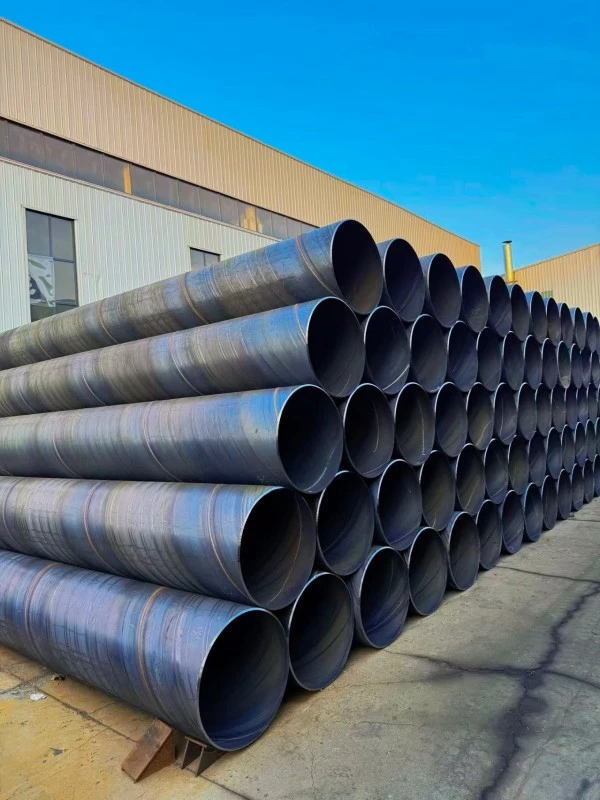

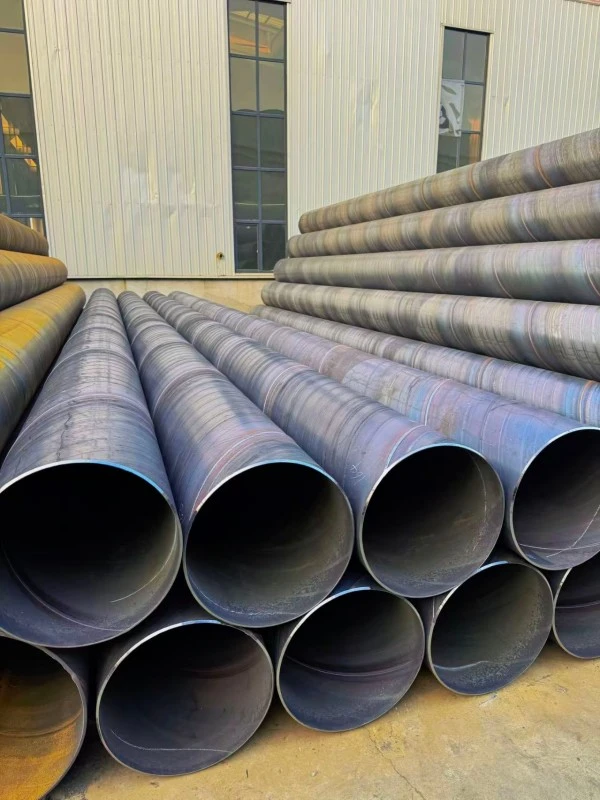

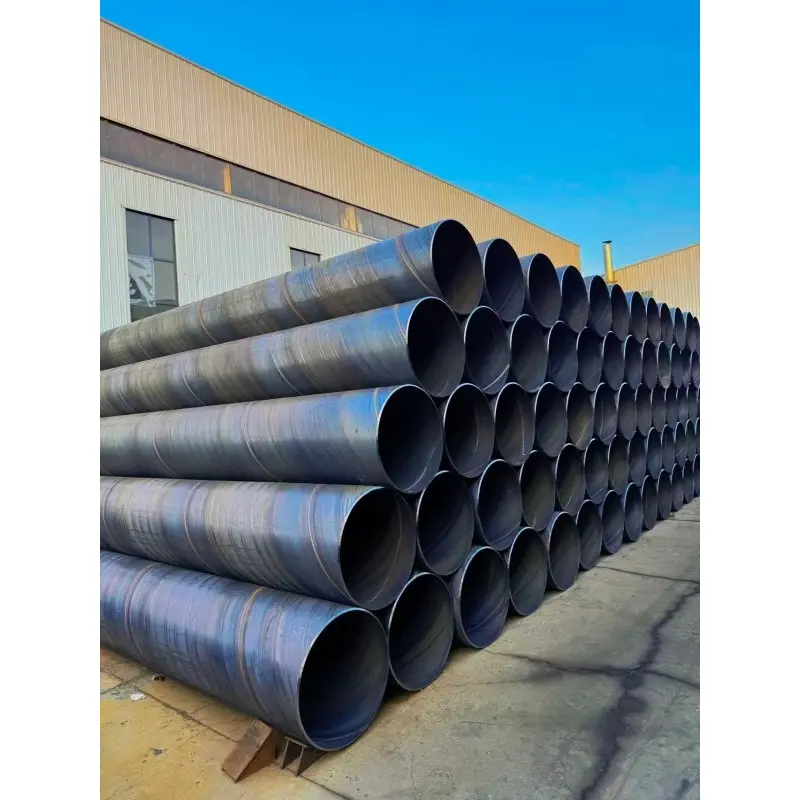

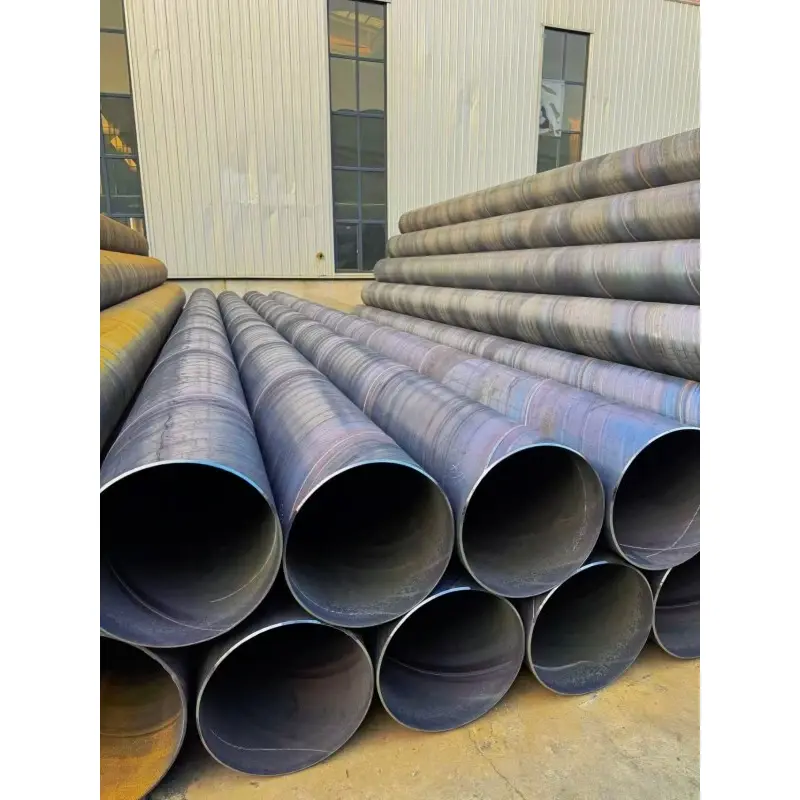

Спирально-сварная стальная труба малого диаметра

Спирально-сварная стальная труба малого диаметра — это спирально-сварная стальная труба, разработанная для трубопроводов среднего и малого диаметра, где требуются как структурная надежность, так и экономическая эффективность. По сравнению со спиральношовными трубами большого диаметра, они имеют более компактный диапазон диаметров, сохраняя при этом преимущества технологии спиральной формовки, включая гибкие производственные возможности, стабильную прочность труб и адаптируемый выбор толщины стенок.

В общей отраслевой классификации спиральношовные стальные трубы с наружным диаметром менее DN800 (φ820 мм) обычно считаются спиральношовными стальными трубами малого диаметра с основными характеристиками в диапазоне от φ219 мм до φ720 мм. Продукт производится из горячекатаных стальных рулонов методом спиральной формовки, внутренней и внешней сварки под флюсом, а также строгих процессов контроля качества для обеспечения стабильной работы в различных инженерных средах.

Почему технология спиральной сварки используется для труб малого диаметра?

Для некоторых трубопроводов малого диаметра традиционные прямошовные трубы могут не обеспечивать достаточную гибкость при выборе спецификаций, особенно когда проекты требуют специальной толщины стенок, более высокой прочности или лучшей устойчивости к внешним нагрузкам.

Процесс спиральной сварки позволяет формовать непрерывные трубы из рулонов стали, обеспечивая преимущества в эффективности производства и адаптируемости спецификаций.

Для подземных трубопроводов, промышленных систем и инженерно-технического обеспечения спиральношовные стальные трубы малого диаметра предлагают практическое решение, сочетающее гибкость производства с надежными структурными характеристиками.

Технические характеристики продукта

Инженерная ценность спиральношовных труб малого диаметра

1. Гибкое производство по сравнению с традиционным производством труб.

Одним из ключевых преимуществ спиральношовных стальных труб малого диаметра является гибкость производства.

Процесс спирального формования позволяет производить продукцию с различными комбинациями диаметра и толщины, что помогает удовлетворить различные инженерные требования, не ограничиваясь только стандартными размерами труб.

Для проектов, требующих индивидуальных спецификаций, ZHONGTIAN может предоставить подходящие решения в соответствии с конструкцией трубопровода, средой установки и условиями эксплуатации.

2. Повышенная жесткость при использовании подземных трубопроводов.

Трубопроводы малого диаметра часто прокладываются под землей и могут подвергаться воздействию внешних сил, связанных с давлением грунта, нагрузками транспортных средств и движением грунта.

По сравнению с некоторыми обычными легкими трубами, стальные трубы SSAW малого диаметра обеспечивают лучшую структурную жесткость благодаря сварной спиральной структуре и регулируемой толщине стенок.

Это делает его подходящим для подземных ответвлений трубопроводов, промышленных подземных трубопроводов и инженерных применений, требующих более высокой устойчивости к деформации.

3. Сбалансированная производительность между стоимостью и прочностью

Не для каждого проекта трубопровода требуются бесшовные стальные трубы премиум-класса.

Для транспортных систем с нормальной температурой, низким и средним давлением спиральношовные стальные трубы малого диаметра могут обеспечить достаточные механические характеристики при одновременном снижении затрат на материалы и закупки.

Этот баланс между прочностью и экономичностью делает его подходящим для проектов, ориентированных на общую эффективность строительства.

4. Несколько вариантов материалов для разных условий.

Различные транспортные средства и среды требуют разных характеристик стали.

Компания ZHONGTIAN предлагает варианты материалов, включая Q235B, Q355B, L245 и L360. Клиенты могут выбрать подходящие марки стали в соответствии с требованиями к давлению, нагрузками на конструкцию и стандартами трубопроводов.

Такая гибкость позволяет стальным трубам SSAW малого диаметра использоваться в различных отраслях промышленности, а не ограничиваться одной областью применения.

Типичные приложения для проектов

1. Строительство муниципальных вторичных трубопроводов

Спирально-сварные стальные трубы малого диаметра обычно используются в муниципальных трубопроводных системах, включая водораспределительные, дренажные сети, трубопроводы промышленных парков и проекты общественной инфраструктуры.

По сравнению с основными магистральными трубопроводами, эти системы обычно требуют более гибких характеристик труб и более простого соединения с существующими сетями.

2. Сбор нефтепромыслов и промышленные ветки

На нефтяных месторождениях и промышленных объектах часто требуются трубопроводы малого диаметра для сбора, распределения и вспомогательной транспортировки.

Стальные трубы SSAW малого диаметра можно использовать для нефтепромысловых сборных линий, заводских инженерных трубопроводов, систем поддержки технологических процессов и других транспортных средств средней и малой мощности.

3. Строительные рукава и защита фундамента

Благодаря хорошей жесткости и структурной устойчивости этот тип стальных труб можно использовать в качестве защитных рукавов, строительных оболочек и вспомогательных элементов фундамента.

Область применения включает в себя проекты обсадных труб малого и среднего размера, защитные рукава для пересечений и подземные инженерные опорные конструкции.

4. Сельскохозяйственные и региональные водные системы

Проекты сельскохозяйственной ирригации и регионального водоснабжения часто требуют трубопроводов с разумной стоимостью и надежными эксплуатационными характеристиками.

Спирально-сварные стальные трубы малого диаметра можно использовать в ирригационных системах сельскохозяйственных угодий, трубопроводах небольших насосных станций, дренажных системах и региональных проектах транспортировки воды.

5. Заводские инженерные сети трубопроводов.

Промышленным предприятиям необходимы различные вспомогательные трубопроводы для циркуляции воды, вентиляции и технологического транспорта.

Стальные трубы SSAW малого диаметра можно применять в заводских инженерных системах, где важными факторами являются стабильная работа, гибкая установка и контроль затрат.

Контроль качества производства

1. Выбор и подготовка стальной рулонной стали

Производство начинается с отбора рулонов качественной горячекатаной стали в соответствии с требуемыми механическими свойствами и характеристиками труб.

Перед формованием рулоны стали разматываются, выравниваются и обрабатываются кромки для обеспечения стабильных условий сварки.

2. Контроль точности формирования спирали.

В процессе формования стальным полосам непрерывно придают спиральные секции труб.

Параметры производства тщательно контролируются для обеспечения точности диаметра, округлости и постоянства размеров труб.

3. Проверка надежности сварных швов.

Спиральный шов производится с использованием технологии внутренней и внешней сварки под флюсом.

Процесс сварки обеспечивает прочное соединение, а методы неразрушающего контроля, такие как ультразвуковой контроль и рентгеновский контроль, помогают обеспечить надежность сварного шва.

4. Проверка работоспособности готовой трубы

Перед отправкой готовые трубы проходят контроль размеров, гидравлические испытания и проверку качества поверхности.

По требованию заказчика возможна дополнительная обработка покрытия, снятие фасок и обработка по индивидуальному заказу.

Рекомендации по выбору спецификации

1. Выбор диаметра трубы в зависимости от требуемого расхода

Диаметр трубы следует определять в соответствии с требуемой пропускной способностью и конструкцией системы.

Для ответвлений трубопроводов и транспортных систем среднего масштаба трубы SSAW малого диаметра обеспечивают достаточную пропускную способность при одновременном сокращении ненужных инвестиций.

2. Выбор толщины стенки в зависимости от внешней нагрузки

При выборе толщины стенки следует учитывать не только внутреннее давление, но и условия установки.

Для заглубленных трубопроводов в зонах с сильным давлением грунта, нагрузками транспортных средств или нестабильными грунтовыми условиями может потребоваться увеличение толщины стенок для повышения устойчивости к деформации.

3. Выбор марки стали в зависимости от условий эксплуатации.

Для общего машиностроения обычно выбирают Q235B.

При более высоких требованиях к прочности можно использовать Q355B. Для трубопроводов, требующих улучшенных механических свойств, можно выбрать материалы L245 или L360.

Сравнение приложений

Производственные возможности ZHONGTIAN

1. Производство SSAW малого диаметра по индивидуальному заказу.

Компания ZHONGTIAN предлагает индивидуальные решения для спиральношовных стальных труб малого диаметра с различными диаметрами, толщиной стенок, марками материалов и обработкой поверхности.

Производственные возможности позволяют клиентам выбирать подходящие спецификации в соответствии с фактическими требованиями проекта.

2. Стабильная система контроля качества.

От проверки сырья до тестирования готовой продукции ZHONGTIAN следует контролируемым производственным процедурам.

Благодаря контролю сварки, контролю размеров и испытаниям под давлением компания обеспечивает надежное качество труб для долгосрочного применения.

3. Служба инженерно-ориентированного снабжения

ZHONGTIAN специализируется не только на производстве стальных труб, но и на предоставлении подходящих продуктовых решений в соответствии с условиями применения.

Для муниципальных, промышленных, строительных и инфраструктурных проектов доступна индивидуальная поддержка — от выбора спецификации до окончательной поставки.

Случай применения

Проект муниципального водопровода

Компания ZHONGTIAN поставила спирально-сварные стальные трубы малого диаметра для проекта муниципального водопровода. Трубы были изготовлены по индивидуальному заказу с подходящим диаметром, толщиной стенок и антикоррозионной обработкой в ​​соответствии с требованиями подземной прокладки.

Проект требовал стабильной работы трубопровода, надежного качества сварных швов и экономичности строительства. Благодаря спиральной формовке и технологии двусторонней сварки под флюсом поставляемые стальные трубы достигли хорошей структурной прочности и долгосрочной эксплуатационной надежности.

Это применение демонстрирует пригодность стальных труб SSAW малого диаметра для муниципальных ответвлений и подземных транспортных систем средней мощности.

Антикоррозийная защита и срок службы

Спирально-сварные стальные трубы малого диаметра могут быть защищены различными антикоррозийными растворами в зависимости от условий применения. Для подземных муниципальных трубопроводов обычно используются эпоксидное покрытие из каменноугольной смолы и покрытие IPN8710 для повышения устойчивости к влажности почвы и коррозии.

Для нефтепромысловых и промышленных трубопроводных систем, требующих более высокого уровня защиты, покрытие 3PE может обеспечить повышенную коррозионную стойкость и механическую защиту. При наземном применении системы антикоррозийной грунтовки и окраски поверхности помогают снизить атмосферную коррозию и сохранить долгосрочную производительность. Срок службы зависит от типа покрытия, условий эксплуатации, состояния почвы и требований к техническому обслуживанию.

Часто задаваемые вопросы

В чем разница между стальной трубой SSAW малого диаметра и стальной трубой с прямым швом?

Стальные трубы SSAW малого диаметра производятся по технологии спирального формования, что обеспечивает гибкие варианты диаметра и толщины стенок. Прямошовные стальные трубы в основном используются для стандартных применений малого диаметра с более простыми производственными процессами.

Подходящий выбор зависит от требований проекта, состояния трубопровода и соображений стоимости.

Подходит ли спиральношовная стальная труба малого диаметра для работы под высоким давлением?

Да, его можно использовать для применений среднего и некоторых высоких давлений, если выбран правильный сорт материала, толщина стенки и требования к испытаниям.

Для условий экстремального давления или высокой температуры могут потребоваться другие специализированные трубные решения.

Могут ли стальные трубы SSAW малого диаметра заменить бесшовные стальные трубы?

Во многих применениях при нормальной температуре и среднем давлении спиральношовные стальные трубы малого диаметра могут заменить бесшовные стальные трубы с большей экономической эффективностью.

Тем не менее, бесшовные трубы по-прежнему могут быть предпочтительными для применений, требующих очень высокой устойчивости к давлению или строгой точности.

Каков минимальный размер спиральношовной стальной трубы малого диаметра?

Обычно производимый минимальный размер составляет около φ219 мм (DN200). Изделия меньшего диаметра обычно изготавливаются с использованием других методов сварки из соображений эффективности производства.

Можно ли использовать его для подземных трубопроводов?

Да. Благодаря подходящему выбору покрытия и толщины стенок спирально-сварные стальные трубы малого диаметра широко используются в подземных системах водоснабжения, дренаже, промышленных трубопроводах и инженерных проектах.

Заключение

Спирально-сварные стальные трубы малого диаметра предлагают гибкие характеристики, надежную работу и экономичные решения для муниципальных, промышленных, водопроводных и нефтепромысловых трубопроводных систем.

Являясь профессиональным производителем стальных труб SSAW малого диаметра в Китае, компания ZHONGTIAN предлагает индивидуальные решения для стальных труб со стабильными производственными мощностями и строгим контролем качества.
