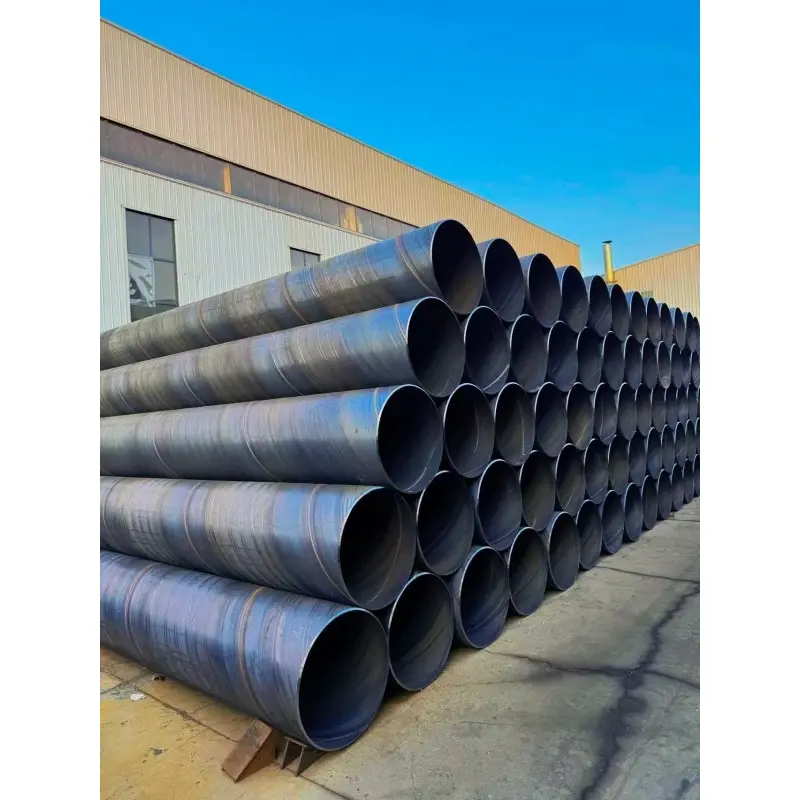

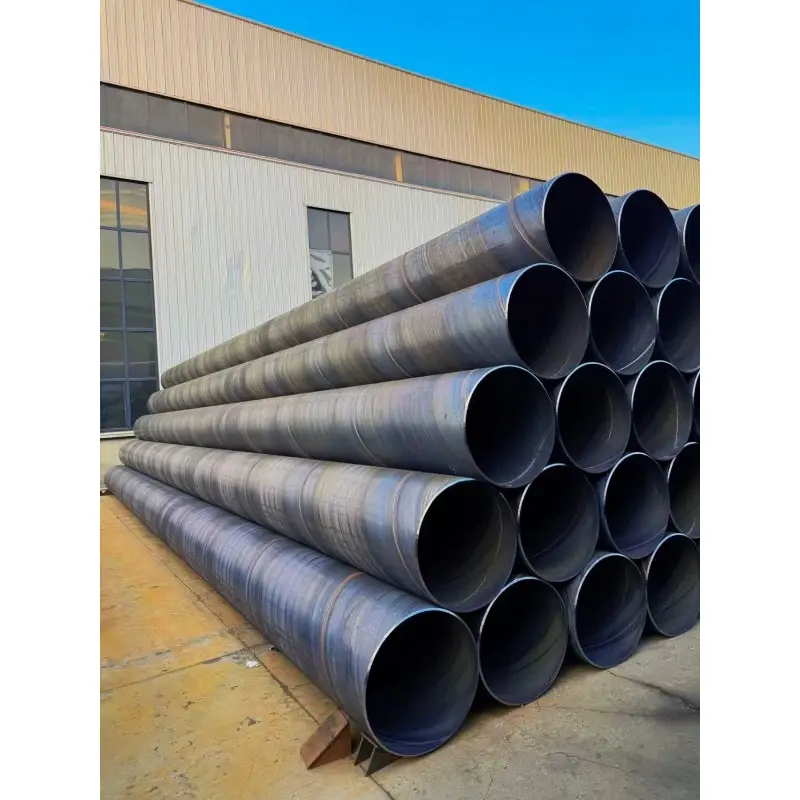

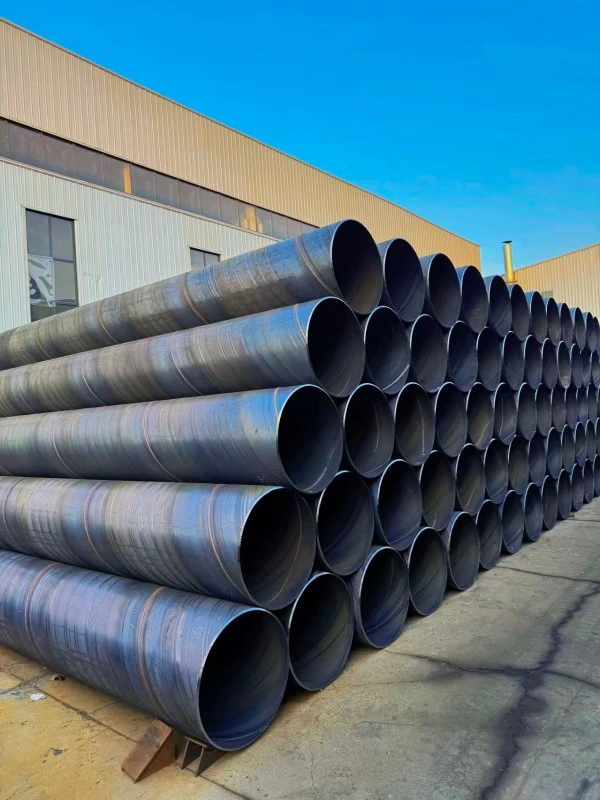

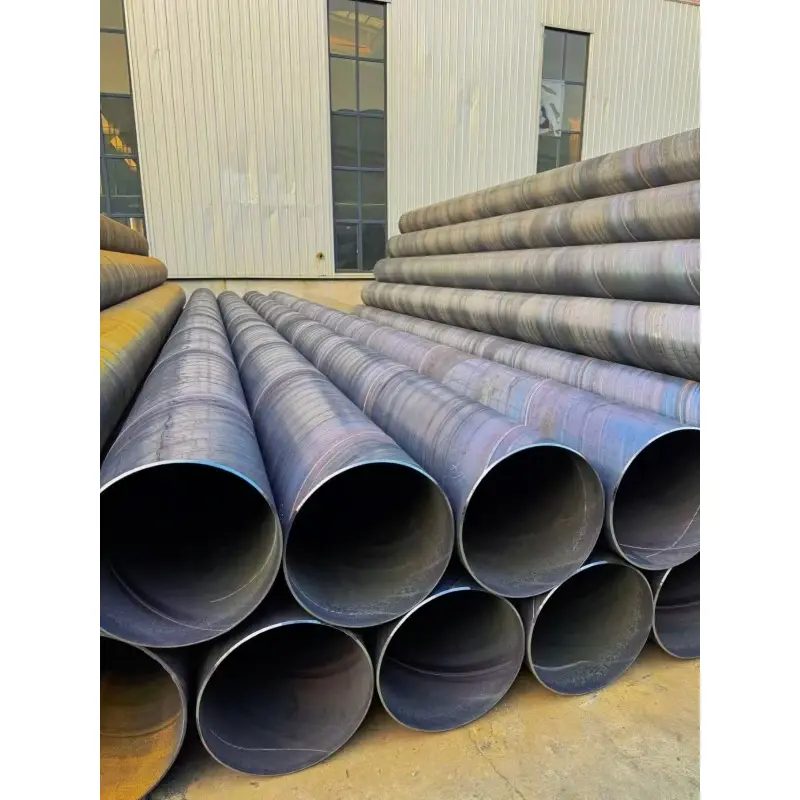

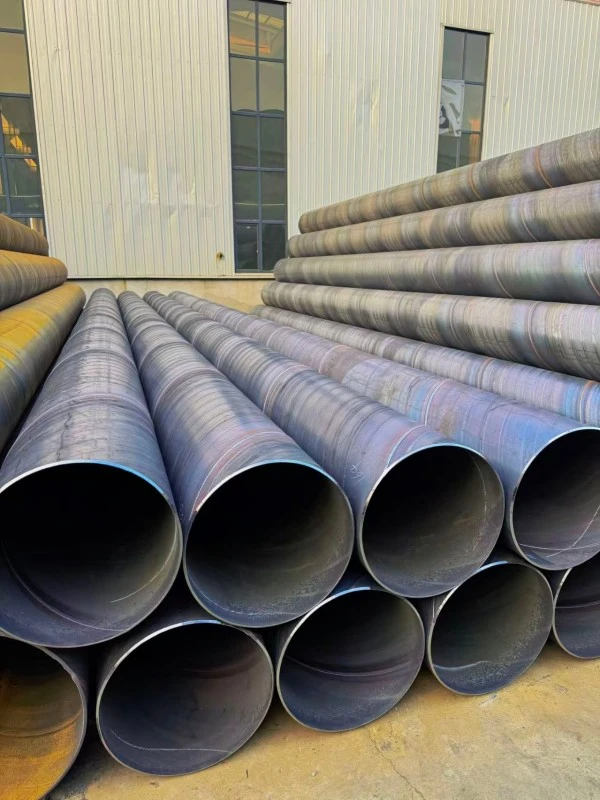

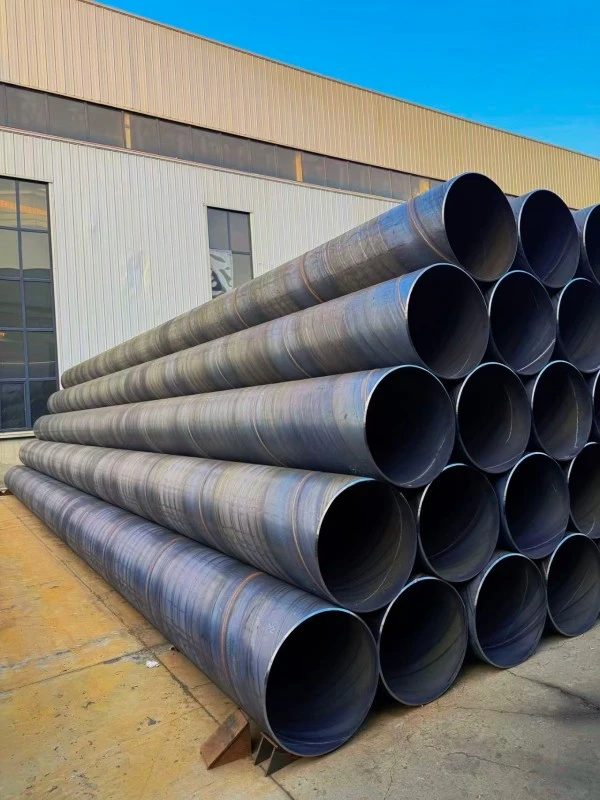

Тонкостенные спиральношовные стальные трубы

Тонкостенная спирально-сварная стальная труба, также называемая тонкостенной стальной трубой SSAW, представляет собой тип стальной трубы, сваренной со спиральным швом, производимой путем непрерывного формования горячекатаных стальных полос в спиральные формы и сварки внутренних и внешних швов посредством двусторонней дуговой сварки под флюсом.

Основные характеристики этого продукта включают тонкую толщину стенок, возможность большого диаметра, легкую конструкцию, высокий коэффициент использования материала и стабильные механические характеристики. По сравнению с толстостенными спиральношовными стальными трубами, тонкостенные стальные трубы SSAW в основном используются в условиях низкого давления, где важны легкая конструкция и экономичность эксплуатации.

В производстве стальных труб трубы с толщиной стенки ≤12 мм и диаметром более DN200 обычно классифицируются как тонкостенные спиральношовные стальные трубы. Обычно выбираемая толщина стенки составляет около 5 мм для труб DN200, 5–8 мм для труб DN300–DN800 и 8–12 мм для труб DN1000 и большего диаметра.

Основные характеристики

Тонкостенные спиральношовные стальные трубы, поставляемые компанией ZHONGTIAN, доступны с внешними диаметрами от φ219 мм до φ3620 мм, от DN200 до DN3600. Наиболее часто используемый диапазон диаметров составляет DN600–DN2000, что соответствует требованиям крупных муниципальных и промышленных трубопроводных проектов.

Доступная толщина стенки включает 5 мм, 6 мм, 7 мм, 8 мм, 10 мм и 12 мм. Основные марки материалов включают Q235B, Q355B и L245 в соответствии с различными требованиями к давлению и условиями применения.

Стандартная длина труб обычно составляет 6–12 метров, в то время как в соответствии с требованиями проекта могут быть изготовлены трубы длиной 15–18 метров. Продукты могут быть изготовлены в соответствии со стандартами SY/T 5037, GB/T 9711.1 и API 5L PSL1.

Нормальный диапазон рабочего давления составляет 0,6 МПа, 1,0 МПа и 1,6 МПа, что делает их пригодными для систем транспортировки жидкостей низкого и среднего давления.

Ключевые особенности

1. Легкая конструкция и эффективная установка.

Благодаря уменьшенной толщине стенки тонкостенные спирально-сварные стальные трубы имеют значительно меньший вес по сравнению с традиционными толстостенными стальными трубами того же диаметра. Легкая конструкция снижает транспортные расходы, требования к подъему и объем работ по монтажу при крупномасштабном строительстве трубопроводов.

Для проектов по передаче воды на большие расстояния, муниципальных трубопроводных систем и временных трубопроводных сетей облегченная конструкция помогает повысить эффективность строительства и снизить общую стоимость проекта. Он особенно подходит для проектов, где важными факторами являются скорость установки и удобство транспортировки.

2. Хорошая кольцевая жесткость и устойчивость к осадке.

Хотя тонкостенная стальная труба SSAW имеет более тонкую конструкцию, ее спирально-сварная конструкция обеспечивает надежную кольцевую жесткость и устойчивость к деформации. Спиральный сварной шов более равномерно распределяет напряжение по телу трубы, повышая устойчивость к внешнему давлению, движению грунта и неравномерной осадке фундамента.

Для подземных трубопроводов эта конструкция помогает поддерживать стабильную работу при нормальных условиях установки и снижает риск деформации, вызванной изменениями грунта.

3. Гладкая внутренняя поверхность и низкое сопротивление потоку.

Двухсторонняя сварка под флюсом обеспечивает стабильное качество сварки и улучшает состояние внутренней поверхности трубы. По сравнению с традиционными сварными конструкциями внутренняя поверхность тонкостенных спиральношовных стальных труб имеет более низкое сопротивление потоку.

Это преимущество делает его пригодным для транспортировки воды, систем вентиляции, трубопроводов пылеудаления и промышленных циркуляционных систем, где требуется эффективное движение жидкости или воздуха.

4. Экономичное решение для трубопроводов большого диаметра.

Тонкостенные спирально-сварные стальные трубы представляют собой экономичное решение для трубопроводов большого диаметра и низкого давления. По сравнению с бесшовными стальными трубами и некоторыми прямошовными сварными трубами спиральношовные стальные трубы обеспечивают более высокую эффективность использования материала и более низкие производственные затраты.

Для крупных инфраструктурных проектов, включающих длинные трубопроводы, этот продукт может эффективно снизить потребление стали, транспортные расходы и инвестиции в строительство, сохраняя при этом надежную работу.

5. Надежное качество сварки и контроль.

Тонкостенные стальные трубы ZHONGTIAN SSAW производятся с использованием передовой технологии двусторонней дуговой сварки под флюсом в сочетании со строгими процедурами контроля качества.

В процессе производства каждая труба проходит контроль размеров, проверку качества сварных швов и испытания гидравлическим давлением. По требованию заказчика для проверки эффективности сварки и обеспечения стабильного качества продукции могут применяться ультразвуковой контроль и рентгеновский контроль.

6. Гибкие возможности производства изделий большого диаметра.

Одним из ключевых преимуществ тонкостенных спиральношовных стальных труб является возможность производства труб большого диаметра с помощью технологии спирального формования.

По сравнению с бесшовными стальными трубами спиральношовные стальные трубы могут производиться большего диаметра, обеспечивая большую гибкость производства и эффективность использования материалов. Это делает их подходящими для крупномасштабных проектов водоснабжения, муниципальной инфраструктуры и промышленных трубопроводов.

Применение продукта

1. Муниципальный водопровод и дренажный трубопровод.

Тонкостенные спирально-сварные стальные трубы широко используются в муниципальных системах водоснабжения и водоотведения, включая городские водопроводы, дренажные сети дождевой воды, канализационные трубопроводы и проекты водоотведения.

Благодаря большому диаметру, легкой конструкции и экономичной стоимости этот тип стальных труб SSAW представляет собой эффективное решение для строительства муниципальных трубопроводов на большие расстояния. Это может уменьшить сложность установки, одновременно отвечая требованиям транспортировки жидкостей большого объема.

2. Системы промышленной вентиляции и пылеудаления.

Тонкостенные стальные трубы SSAW обычно применяются в системах промышленной вентиляции, заводских выхлопных трубопроводах, системах пылеулавливания и сетях подачи воздуха.

Его большой диаметр и гладкая внутренняя поверхность помогают снизить сопротивление воздушному потоку и повысить эффективность транспортировки. Он подходит для заводов, мастерских и промышленных объектов, требующих надежных систем вентиляции и пылеудаления.

3. Сельскохозяйственная ирригация и гидротехника.

Тонкостенные спирально-сварные стальные трубы подходят для сельскохозяйственных ирригационных систем, транспортировки воды из резервуаров, дренажа для борьбы с наводнениями и других проектов водоснабжения низкого давления.

Конструкция большого диаметра обеспечивает эффективную передачу воды на большие расстояния, а легкая конструкция помогает снизить затраты на установку и транспортировку по сравнению с решениями из более тяжелых стальных труб.

4. Временные трубопроводные сети

Благодаря своим легким характеристикам и удобству установки, тонкостенные спирально-сварные стальные трубы часто используются для временных трубопроводов, включая водоснабжение на строительных площадках, временные дренажные системы и краткосрочные инженерные проекты.

По сравнению с решениями для постоянных трубопроводов это обеспечивает преимущества в контроле затрат, скорости установки и гибкости, когда трубопроводы необходимо переместить или удалить после завершения проекта.

5. Легкие структурные приложения

Тонкостенные спирально-сварные стальные трубы также можно использовать в легких конструкциях, таких как фундаменты больших теплиц, опорные колонны, временные опоры и вспомогательные промышленные конструкции.

Однако он в основном подходит для неосновных несущих задач и не должен заменять тяжелые конструкционные стальные трубы в проектах, требующих высокой механической прочности или экстремальных условий нагрузки.

6. Транспортировка промышленных жидкостей низкого давления

Тонкостенные стальные трубы SSAW можно использовать в системах транспортировки промышленных жидкостей низкого давления, включая трубопроводы циркуляционной воды, отводные трубопроводы отопления и общую промышленную транспортировку жидкостей.

Для применений с рабочим давлением ниже 1,6 МПа этот продукт обеспечивает практический баланс между производительностью, эффективностью установки и стоимостью проекта.

Производственный процесс

1. Подготовка рулонной стали и обработка кромок.

Производство тонкостенных спиральношовных стальных труб начинается с высококачественной горячекатаной рулонной стали. Рулоны стали разматываются, выравниваются и обрабатываются посредством фрезерования кромок, чтобы обеспечить точные размеры формования и стабильные условия сварки.

Правильная подготовка сырья помогает повысить точность труб, стабильность сварки и общую надежность продукции.

2. Процесс формирования спирали

Во время производства обработанная стальная полоса поступает в формовочное оборудование и непрерывно формируется в спиральную трубчатую конструкцию в соответствии с заданным углом формовки.

Технология спирального формования позволяет производителям производить стальные трубы большого диаметра с гибкими характеристиками, сохраняя при этом эффективное использование материала.

3. Двусторонняя дуговая сварка под флюсом.

Внутренние и наружные спиральные швы сварены методом двусторонней сварки под флюсом.

Этот метод сварки обеспечивает глубокое проплавление, стабильную прочность сварного шва и хорошие механические характеристики. Процесс сварки гарантирует, что спиральный шов выдержит нормальное рабочее давление и условия эксплуатации.

4. Неразрушающий контроль и контроль качества.

После сварки тонкостенные стальные трубы SSAW проходят строгие процедуры контроля, включая ультразвуковой контроль, рентгеновский контроль, измерение размеров и проверку качества сварного шва.

Компания ZHONGTIAN следует процедурам контролируемых проверок, чтобы гарантировать, что каждая труба соответствует требованиям заказчика по прочности, точности и надежности.

5. Испытание гидравлического давления

Гидравлические испытания проводятся на готовых трубах для проверки устойчивости к давлению и герметичности.

Трубы проходят испытания в условиях заданного давления, что обеспечивает надежную работу при транспортировке воды и других жидкостей низкого давления.

6. Резка, покрытие и окончательная обработка.

После проверки трубы нарезаются на необходимую длину и подготавливаются к отправке.

В соответствии с различными условиями применения компания ZHONGTIAN может предоставить индивидуальные решения для защиты поверхности, включая эпоксидное покрытие, покрытие IPN8710 и антикоррозийное покрытие 3PE.

Сравнение с другими стальными трубами

1. Тонкостенная спирально-сварная труба и толстостенная спирально-сварная труба

Тонкостенные спирально-сварные стальные трубы в основном предназначены для применения при низком давлении с толщиной стенки обычно от 5 до 12 мм, тогда как толстостенные спирально-сварные стальные трубы используются для более высокого давления и тяжелых конструкций.

По сравнению со спиральношовными толстостенными трубами тонкостенные изделия обеспечивают меньший вес, более простой монтаж и более высокую экономическую эффективность, тогда как толстостенные трубы обеспечивают более высокую устойчивость к давлению в сложных условиях.

2. Тонкостенные спиральношовные трубы и прямошовные сварные трубы

По сравнению с трубами, сваренными с прямым швом, тонкостенные стальные трубы SSAW имеют преимущества в возможности производства большого диаметра и гибкости производства.

Спиральношовные стальные трубы могут достигать диаметра более 3000 мм, в то время как прямошовные трубы обычно имеют более ограниченный диапазон диаметров. Поэтому тонкостенные спирально-сварные стальные трубы часто выбирают для крупномасштабных проектов водоснабжения и муниципальных трубопроводов.

3. Тонкостенная спирально-сварная труба по сравнению с бесшовной стальной трубой

По сравнению с бесшовными стальными трубами, тонкостенные спирально-сварные стальные трубы обеспечивают более высокую экономическую эффективность для применений большого диаметра и низкого давления.

Бесшовные стальные трубы в основном используются при высоком давлении и в специальных применениях, тогда как спиральношовные трубы больше подходят для инфраструктурных проектов, требующих большого диаметра, экономичной транспортировки и эффективной установки.

Антикоррозийная защита и срок службы

1. Защита подземного водопровода

Для подземного водоснабжения и дренажа тонкостенные спирально-сварные стальные трубы могут быть обработаны эпоксидным покрытием из каменноугольной смолы или антикоррозийным покрытием IPN8710.

При подходящих условиях установки ожидаемый срок службы может достигать примерно 15–20 лет в зависимости от почвенной среды и условий эксплуатации.

2. Защита системы внутренней вентиляции.

Для систем внутренней вентиляции, вытяжки и промышленного воздушного транспорта защита поверхности обычно включает антикоррозионное покрытие или обработку холодным цинкованием.

Этот метод защиты обеспечивает достаточную коррозионную стойкость для внутренних помещений и может обеспечить срок службы примерно 10–15 лет.

3. Высокие требования к защите подземных трубопроводов.

Для проектов, требующих более высокой коррозионной стойкости, тонкостенные стальные трубы SSAW могут поставляться с антикоррозийным покрытием 3PE.

Трехслойная система полиэтиленового покрытия обеспечивает повышенную защиту от влаги, почвенной коррозии и внешних факторов окружающей среды, с потенциальным сроком службы 25–30 лет при соответствующих условиях.

Руководство по выбору

1. Выберите в соответствии с рабочим давлением.

При выборе тонкостенных спиральношовных стальных труб в первую очередь следует учитывать рабочее давление трубопроводной системы.

Для применений с рабочим давлением ≤1,6 МПа обычно подходят тонкостенные спиральношовные стальные трубы. Для условий более высокого давления выше 2,5 МПа рекомендуется использовать толстостенные спиральношовные стальные трубы или другие высокопрочные трубные решения.

2. Выбирайте по диаметру и толщине стенки.

Требуемую толщину стенки следует выбирать в зависимости от диаметра трубы, условий эксплуатации и среды установки.

Например, в трубопроводах DN600 обычно используется толщина стенок 6–8 мм, в трубопроводах DN1000 обычно используется толщина стенок 8–10 мм, а в трубопроводах DN1500 или большего диаметра обычно требуется толщина стенок 10–12 мм.

3. Выберите в соответствии с маркой материала.

Q235B обычно выбирается для общих применений в трубопроводах низкого давления из-за его сбалансированных характеристик и преимуществ по стоимости.

Q355B подходит для проектов, требующих более высокой прочности, а L245 обычно используется для трубопроводной транспортировки, где требуются особые стандарты материалов.

4. Нерекомендуемые приложения

Тонкостенные спирально-сварные стальные трубы не рекомендуются для нефте- и газопроводов высокого давления, высокотемпературных паровых систем, тяжелых несущих свай или высокоагрессивных химических сред.

Для этих применений клиентам следует выбирать стальные трубы с более высоким номинальным давлением, более высокими механическими свойствами или специальной коррозионной стойкостью.

Почему стоит выбрать тонкостенную спирально-сварную стальную трубу ZHONGTIAN?

1. Профессиональные возможности производства стальных труб

Компания ZHONGTIAN является профессиональным производителем и поставщиком тонкостенных спиральношовных стальных труб в Китае, предлагающим индивидуальные решения для стальных труб SSAW для международных клиентов.

Обладая профессиональным производственным опытом и отлаженными производственными процессами, ZHONGTIAN поддерживает различные инженерные проекты, включая муниципальную инфраструктуру, промышленные трубопроводы и системы водного транспорта.

2. Индивидуальные решения для продуктов

Компания ZHONGTIAN может предоставить индивидуальные решения в соответствии с требованиями проекта, включая диаметр трубы, толщину стенки, длину, марку материала и антикоррозионную обработку.

Такая гибкость позволяет клиентам получать подходящие тонкостенные стальные трубы SSAW для различных условий эксплуатации.

3. Строгая система контроля качества.

От проверки сырья до окончательного тестирования продукции, ZHONGTIAN применяет строгие процедуры управления качеством на протяжении всего производственного процесса.

Каждая труба производится с использованием контролируемой технологии сварки, процедур проверки и стандартов испытаний, чтобы гарантировать стабильное качество и надежную работу.

Часто задаваемые вопросы

1. Можно ли использовать тонкостенные спирально-сварные стальные трубы для тепличных конструкций?

Тонкостенные спирально-сварные стальные трубы можно использовать для фундаментов больших теплиц или опорных колонн, где требуется структурная поддержка большего диаметра.

Однако в обычных каркасах теплиц обычно используются оцинкованные круглые или овальные трубы меньшего размера, поскольку они легче, проще в установке и более экономичны для стандартной конструкции теплицы.

2. В чем разница между тонкостенной стальной трубой SSAW и оцинкованной трубой?

Тонкостенные стальные трубы SSAW в основном предназначены для транспортировки жидкостей большого диаметра под низким давлением и для легких конструкций.

Оцинкованные трубы, как правило, представляют собой трубы меньшего диаметра, используемые для систем водоснабжения, строительных лесов, тепличных конструкций и общего строительства. Эти два продукта служат разным инженерным целям.

3. Легко ли деформируется тонкостенная спирально-сварная стальная труба?

Соответствующая тонкостенная спирально-сварная стальная труба имеет достаточную кольцевую жесткость и устойчивость к деформации при правильном выборе и установке.

В нормальных подземных или надземных условиях эксплуатации труба может сохранять стабильную производительность. Однако его не следует использовать за пределами расчетного диапазона давления, а также в тяжелых нагрузках и высокоагрессивных средах.
